一、產品介紹

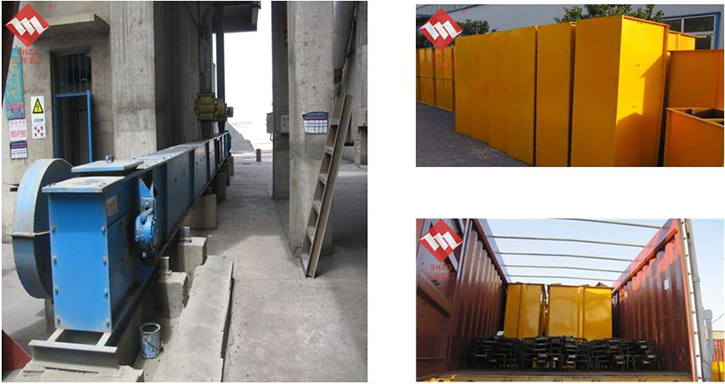

FU型鏈?zhǔn)捷斔蜋C系引進日本和臺灣的****技術制造成的一種用于水平或傾斜（≤15°）輸送粉狀、粒狀物料的產品，廣泛用于建材、建筑、化工、火電、糧食、礦山，機械、冶煉、交通、港口和運輸?shù)刃袠I(yè)。
二、性能特點
1、輸送能力大，允許在較小的空間內輸送大量的物料，輸送量達6～600m3/h。
2、輸送能耗低，與螺旋輸送機相比節電50%。
3、密封性能好，全密封的機殼對環境污染小。
4、使用壽命長，輸送鏈用合金鋼材經****熱處理手段加工而成，正常壽命＞5 年，鏈上滾子壽命≥2～3年。
5、節省費用，節電且耐用，維修少，降低消耗，提高效益。
6、工藝布置靈活�？伤交蚺榔拢ā�15°）。
三、標記示例
四、技術規格參數
表1
|
型號 |
槽寬
mm |
理想
粒度
mm |
10%****
粒度
mm |
****
輸送
斜度 |
最適輸送量m3/h |
物料
濕度 |
|
鏈條速度m/min |
|
10 |
12 |
13.5 |
15 |
16 |
20 |
25 |
|
FU150 |
150 |
＜4 |
＜8 |
≤15o |
6-9 |
|
|
9-13 |
|
12-18 |
15-23 |
≤5% |
|
FU200 |
200 |
＜5 |
＜10 |
12-16 |
|
|
18-24 |
|
24-32 |
30-40 |
|
FU270 |
270 |
＜7 |
＜15 |
21-30 |
25-36 |
28-40 |
31-45 |
34-78 |
42-60 |
52-75 |
|
FU350 |
350 |
＜9 |
＜18 |
|
40-56 |
|
54-75 |
|
72-100 |
90-125 |
|
FU410 |
410 |
＜11 |
＜21 |
|
55-80 |
|
70-100 |
|
95-130 |
105-150 |
|
FU500 |
500 |
＜13 |
＜25 |
|
80-110 |
|
105-145 |
|
140-200 |
160-225 |
|
FU600 |
600 |
＜15 |
＜30 |
|
115-160 |
|
150-210 |
|
200-290 |
230-300 |
傾斜輸送時的折扣系數η值見表2
表2
|
傾角 |
2.5～5 |
2.5～5 |
5～7.5 |
7.5～10 |
10～12.5 |
12.5～15 |
|
η |
0.95 |
0.95 |
0.9 |
0.85 |
0.85 |
0.7 |
注：當輸送機傾斜放置時，輸送量將減少，這時實際輸送能力為表1的數值乘以折扣系數η值。
輸送水泥生熟原料和成品粉料的最適鏈速表見表3
表3
|
物 料 |
生料細粉或水泥制品 |
熟料細粉或水泥制品 |
生料或熟料 |
粗粉回料 |
|
濕 度 |
33＜60 |
60-120 |
33-60 |
60-120 |
|
最適鏈速m/min |
15-20 |
10-13.5 |
10-12 |
10 |
|
****鏈速m/min |
25 |
15 |
13.5 |
12 | |
